ارتفاع صمام التفريغ السفلي
تطبيق المعايير
① يتوافق التصميم والتصنيع مع ASME B16.34 وGB/T12224.
② يجب أن يتوافق الفحص والاختبار مع: API598، GB/T26480
③ أبعاد الاتصال متوافقة مع ASME B16.5، JB / T79، HG / T20592.
④ طول الهيكل وفقًا لـ: معيار المؤسسة
⑤ فئة درجة حرارة الضغط: ASME B16.34، GB/T12224
مواصفات المنتج
① المادة الرئيسية: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الصلب
② القطر الاسمي: NPS1 "إلى 20"، DN25 إلى DN500
③ نطاق الضغط: الفئة 150 إلى الفئة 600,0.6 ميجا باسكال إلى 10.0 ميجا باسكال
④ درجة حرارة التشغيل: -196 درجة ~+600 درجة
⑤ أوضاع القيادة: يدوي، تروس مخروطية، كهربائي، هوائي، هيدروليكي
⑥ نطاق التطبيق: الصناعة الكيميائية، البترول، المعادن، صناعة الورق، صناعة الأدوية، إلخ.

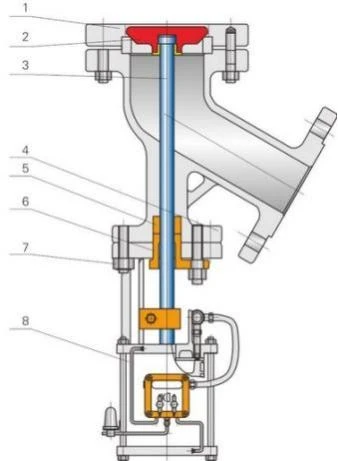

مواد المكونات الرئيسية
| جودة المواد | |||
| رقم الطلب | اسم الجزء | الفولاذ المقاوم للصدأ | يلقي الصلب |
| 1 | جسم الصمام | CF8 | WCB |
| 2 | طقطقة الصمام | 304 | أ105+13كر |
| 3 | ساق الصمام | 304 | 2Cr13 |
| 4 | يدعم | CF8 | WCB |
| 5 | |||
| تعبئة | بتف | الرصاص الأسود | |
| 6 | حشو علبة الغدة | CF8 | WCB |
| 7 | بولت | A193 B8 | A193 B7 |
| 8 | رأس هوائي | البرامج الجماعية | البرامج الجماعية |
| HG5-89 | HG5-89 | HG5-89 |

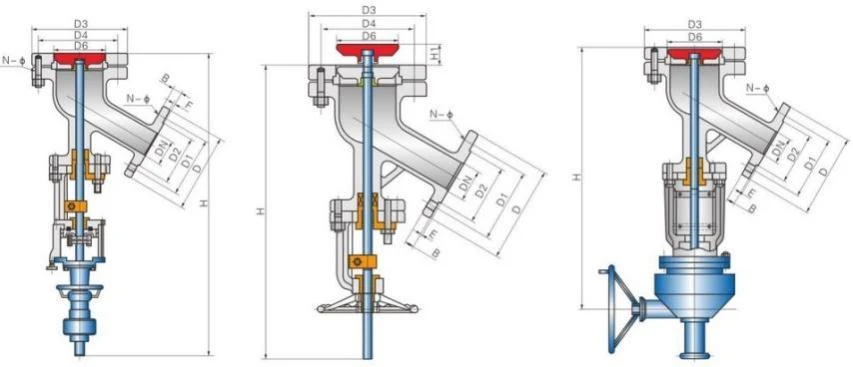

قياسات حجم المفتاح
| B | حجم للاتصال | |||||||
| d | D | D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 25 | 115 | 85 | 65 | 115 | 85 | 60 | 40 |
| 32 | 32 | 135 | 100 | 78 | 135 | 100 | 65 | 45 |
| 40 | 40 | 145 | 110 | 85 | 145 | 110 | 80 | 60 |
| 50 | 50 | 160 | 125 | 100 | 160 | 125 | 85 | 70 |
| 65 | 65 | 180 | 145 | 120 | 180 | 145 | 125 | 85 |
| 80 | 80 | 195 | 160 | 135 | 195 | 160 | 135 | 95 |
| 100 | 100 | 215 | 180 | 155 | 215 | 180 | 160 | 130 |
| 125 | 125 | 245 | 210 | 185 | 245 | 210 | 180 | 140 |
| 150 | 150 | 280 | 240 | 210 | 280 | 240 | 185 | 165 |
| 200 | 200 | 335 | 295 | 265 | 335 | 295 | 255 | 230 |
